步行式電動堆垛車 CDDR15
步行式電動堆垛車 CDDR15產品介紹
巧回轉，多標準，
滿足多種需求

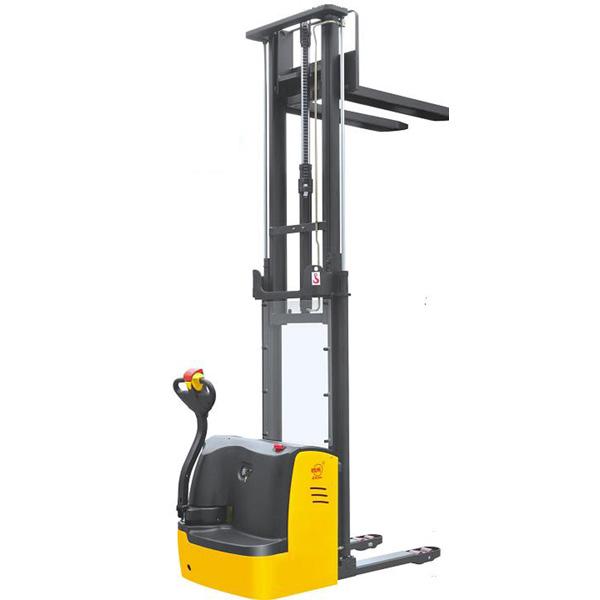

CDDR15步行式電動堆垛車
優點：
·高效能
高效免維護AC電機，動力強勁，爬坡性能強。
·更快捷
側拉式電瓶，方便更換，連續作業，有效提升工作效率。
·更耐用
立式驅動輪，電機具有更好的防塵、防水效果，降低故障，更經久耐用。
·多配置
載重量1.0噸、1.2噸、1.5噸，起升高度從1.6米到5.6米，配置高低均由客戶根據工況任意選擇。
1KG=2.205LB 1INCH=25.40MM
型號 | CDDR15-I | CDDR15-II | CDDR15Z-I | CDDR15Z-II | CDDR10-III | CDDR12-III | CDDR15-III | ||||
驅動方式 | 電動 | 電動 | 電動 | ||||||||
駕駛方式 | 步行 | 步行 | 步行 | ||||||||
額定載荷 | Q（kg） | 1500 | 1500 | 1000 | 1200 | 1500 | |||||
載荷中心距 | c(mm) | 600 | 600 | 600 | |||||||
前懸距 | x(mm) | 697 | 697 | 697 | |||||||
降低時高度 | h13(mm) | 90 | 90 | 90 | |||||||
輪距 | y(mm) | 1383 | 1383 | 1410 | |||||||
軸負載，滿載時前/后軸 | kg | 1470/1310 | 1440/1280 | 1470/1310 | 1440/1280 | 950/770 | 1060/870 | 1280/1070 | |||
軸負載，空載時前/后軸 | kg | 900/380 | 870/350 | 900/380 | 870/350 | 555/165 | 560/170 | 650/200 | |||
輪子 | 聚氨酯輪 | 聚氨酯輪 | 聚氨酯輪 | ||||||||
輪子尺寸，前輪 | mm | Φ250x70 | Φ250x70 | Φ250x70 | |||||||
輪子尺寸，后輪 | mm | Φ80x84 | Φ80x84 | Φ80x70 | |||||||
附加輪(尺寸) | mm | Φ150x60 | Φ150x60 | Φ150x60 | |||||||
輪，前后數量（x=驅動輪） | 1x+1/4 | 1x+1/4 | 1x+1/4 | ||||||||
前輪輪距 | b10(mm) | 520 | 520 | 520 | |||||||
后輪輪距 | b11(mm) | 404/525 | 404/525 | 410/525 | |||||||
門架縮回時高度 | h1(mm) | 1735/1985 /2135/2235 /2050/2210/2410 | 1735/1985/ 2135/2235 /2050/2210 /2410 | 2087/1837/2087/2237 | |||||||
自由提升高度 | h2(mm) | ~ | 1300/1550/ 1700/1800 /1570/1740/ 1940 | ~ | |||||||
起升高度 | h3(mm) | 2500/3000 /3300/3500 /4500/5000/5600 | 2500/3000/ 3300/3500 /4500/5000/ 5600 | 1600/2500/3000/3300 | |||||||
作業時門架最大高度 | h4(mm) | 2955/3455 /3755/3955 /5070/5550/6150 | 2955/3455/ 3755/3955 /5070/5550/6150 | 2087/3087/3587/3887 | |||||||
操作手柄在驅動位置的最小/最大高度 | h14(mm) | 670/1300 | 670/1300 | 670/1300 | |||||||
總體長度 | l1(mm) | 1950 | 1950 | 1965 | 2045 | ||||||
叉面長度 | l2(mm) | 878 | 878 | 792 | 878 | ||||||
車體寬度 | b1(mm) | 820 | 820 | 820 | |||||||
貨叉尺寸 | s/e/l(mm) | 60/180/1070(1150) | 60/180/1070(1150) | 60/170/1070(1150) | |||||||
貨叉外寬 | b3(mm) | 570/695 | 570/695 | 580/695 | |||||||
軸距中心離地間隙 | m2(mm) | 31 | 31 | 28 | |||||||
通道寬度，托盤1000×1200（1200跨貨叉放置） | Ast(mm) | 2450 | 2450 | 2400 | 2480 | ||||||
通道寬度，托盤800×1200（1200沿貨叉放置） | Ast(mm) | 2420 | 2420 | 2370 | 2450 | ||||||
轉彎半徑 | Wa(mm) | 1575 | 1575 | 1525 | 1605 | ||||||
行駛速度，滿載/空載 | Km/h | 5.8/6 | 5.8/6 | 5.3/5.6 | 5.8/6 4.2/5.7 | ||||||
提升速度，滿載/空載 | m/s | 0-0.12/0-0.19 | 0.11/0.15 | 0-0.12/0-0.19 | 0.11/0.20 | 0.06/0.13 | |||||
下降速度，滿載/空載 | 0-0.35/0-0.12 | 0.15/0.13 | 0-0.35/0-0.12 | 0.12/0.12 | 0.13/0.10 | ||||||
爬坡能力，滿載/空載 | % | 8/15 | 6/15 | 8/15 | 6/15 | 6/15 | |||||
行車制動 | 電磁制動 | 電磁制動 | 電磁制動 | ||||||||
駕駛員耳邊噪音等級符合DIN12053 | dB(A) | 65 | 65 | 70 | |||||||
自重 | kg | 1220/1245/ 1260/1270 /1310/1340/1360 | 1160/1185/ 1200/1210 /1260/1280/1300 | 1230/1255/ 1270/1280 /1330/1350/1370 | 1170/1195/ 1210/1220 /1270/1290/1310 | 700/730 /750 | 710/740 /760 | 830/840 /850 | |||
